自吸泵的原理结构及提高其性能的措施

来源：   时间：2022-06-11 09:44:03   热度：119℃

文章摘要

导读：本文是由安徽凯润泵阀集团于2022-06-11 09:44:03发布的关于：的资讯，其主要内容为：一、立式自吸泵自吸原理及其结构 自吸原理。目前市场上自吸泵有两种基本的型式，即外混式和内混式。被排除的气体与启动循环液在叶轮外缘处开始混合的称为外混式；被排除的气体...
 一、立式自吸泵自吸原理及其结构
自吸原理。目前市场上自吸泵有两种基本的型式，即外混式和内混式。被排除的气体与启动循环液在叶轮外缘处开始混合的称为外混式；被排除的气体与启动循环液在叶轮进口处开始混合的称为内混式；工作时，外混式自吸泵回流孔不堵死，内混式回流孔采用人工或自动的方法堵死，内混式自吸泵的效率略高于外混式自吸泵。本文所述立式自吸泵属于外混式自吸泵。第一次使用时泵体加满水，启动后通过电机带动叶轮高速旋转，储存在叶轮流道内的液体排往导叶外的储液室，在叶轮的进口前端形成真空，把吸入管路内的空气吸入泵体下腔，经叶轮流道到达叶轮外缘。储液室内的液体经回流孔返回到叶轮外缘。流回的液体在压力和重力的作用下，射向叶轮流道内，当碰上叶轮叶片时被叶片击散，与吸入管路的空气在叶轮外缘处进行气液混合。气液混合物在导叶隔舌处被剥离，流到储液室，并撞击储液室中的挡板，加快了气液分离速度；此时气泡在压力的作用下流向泵的出水管路和储液室顶端排出泵体，剩余的液体经过回流孔再次返回到叶轮外缘，与吸入管路的空气再次混合。这样周而复始，直到吸入管路中的空气全部排尽，在大气压的作用下，吸入池内的液体沿吸入管路流入泵体，完成自吸过程，实现泵正常输水。
二、 提高自吸性能的措施
（1） 加大叶轮出口最大圆周速度及叶轮叶片出口宽度，其中叶轮出口最大圆周速度可以通过加大叶轮直径及增加叶轮转速的方法实现。但是过大地保证了加大叶轮出口最大圆周速度和叶轮叶片出口宽度会改变流量、扬程等泵的基本性能参数，所以应当在泵的流量、扬程满足使用要求的前提下来合适的加大叶轮出口最大圆周速度和叶轮叶片出口宽度。
（2）储水量和自吸性能的关系：当储水量增加时，自吸泵的自吸高度显著提高，但出水量太大时，会减慢气体排出的过程，即会增加自吸时间。因此，当自吸高度要求较高但对自吸时间要求不太严格时，可以加大泵的储水量，即加大储液室容积。但对自吸时间要求较严格时，应当合理确定储液室的大小。
（3）回流孔面积与自吸时间及自吸高度的关系：在临界回流孔面积之内，当回流孔面积增加时，自习时间减少，而自吸高度随之降低。因此，当自吸时间要求较严格而自吸高度要求不高时，可以适当加大回流孔的面积，反之，则应适当减小回流孔的面积。
（4）设置气液分离加速装置可以加速气液分离，即可以缩短自吸时间，最简单的气液分离加速装置为在气液分离室中加挡板。在气液分离室中加挡板对自吸高度几乎没有影响，所以，只要结构允许，应在当气液分离室中设置挡板来加速气液的分离，缩短自吸时间。


      相似导读：自吸泵不出水的原因及故障排除>>>>自吸泵不出水的原因及故障排除 1、泵体内无存水或存水不足 自吸泵泵体内只有存有一定重的水,才能在起动时因旋转的叶轮所产生的离心力,将进水管内的空气吸入泵内与泵内的存水掺...more+

页面版权备注

本文版权归 "安徽凯润泵阀集团有限公司" 所有；本文共被查阅 119 次。
当前页面链接：/gszx/bfzs/768.html
本文关键词：
未经授权，禁止任何站点镜像、采集、或复制本站内容，违者通过法律途径维权到底！

浏览过此页的用户，还看过以下产品

安徽凯润泵阀 - 专注研发、制造离心泵，磁力泵，自吸泵，砂浆泵20余年。

{dede:

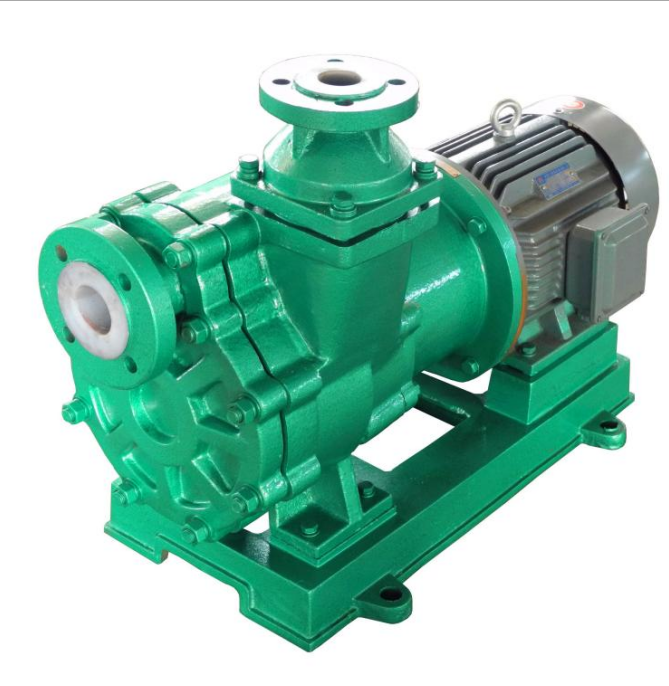

FZB型氟塑料自吸泵
